產品特點

采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；

可穩定傳輸0~10A電流/信號（可定制）；

通路數從2~48路多種標準規格，可要求定制；

支持信號、功率混合傳輸；

一體化結構設計，安裝方便。

應用領域：加熱滾筒、電纜卷筒、電纜生產設備、熱處理設備等各種裝置；

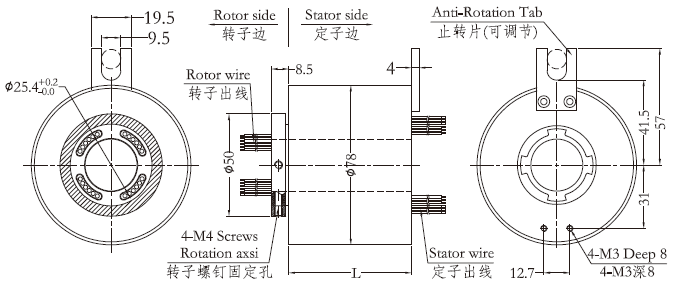

型號	線路數		長度L（mm）	型號	線路數		長度L（mm）
	10A	信號或0-5A			10A	信號或0-5A
H2578-02S	0	2	32	H2578-1210-12S	12	12	120
H2578-0210	2	0	32	H2578-1810-06S	18	6	120
H2578-03S	0	3	36	H2578-2410	24	0	120
H2578-0310	3	0	36	H2578-30S	0	30	144
H2578-06S	0	6	48	H2578-0610-24S	6	24	144
H2578-0210-04S	2	4	48	H2578-1210-18S	12	18	144
H2578-0410-02S	4	2	48	H2578-1810-12S	18	12	144
H2578-0610	6	0	48	H2578-2410-06S	24	6	144
H2578-12S	0	12	72	H2578-3010	30	0	144
H2578-0210-10S	2	10	72	H2578-36S	0	36	168
H2578-0310-09S	3	9	72	H2578-0610-30S	6	30	168
H2578-0610-06S	6	6	72	H2578-1210-24S	12	24	168
H2578-0810-04S	8	4	72	H2578-3610	36	0	168
H2578-1010-02S	10	2	72	H2578-42S	0	42	192
H2578-1210	12	0	72	H2578-0610-36S	6	36	192
H2578-18S	0	18	96	H2578-1210-30S	12	30	192
H2578-0210-16S	2	16	96	H2578-48S	0	48	216
H2578-0410-14S	4	14	96	H2578-0610-42S	6	42	216
H2578-0610-12S	6	12	96	H2578-1010-38S	10	38	216
H2578-0810-10S	8	10	96	H2578-1210-36S	12	36	216
H2578-1010-08S	10	8	96	H2578-1810-30S	18	30	216
H2578-1210-06S	12	6	96	H2578-2410-24S	24	24	216
H2578-1410-04S	14	4	96	H2578-60S	0	60	264
H2578-1610-02S	16	2	96	H2578-0610-54S	6	54	264
H2578-24S	0	24	120	H2578-1010-50S	10	50	264
H2578-0410-20S	4	20	120	H2578-1210-48S	12	48	264
H2578-0610-08S	6	18	120	H2578-72S	0	72	312

*注：N個10A電流環并起來可做1路N*10A電流使用，比如：2環10A并起來可做1路20A使用；

10A和信號（5A）可任意組合使用，詳情請咨詢客服，可在標準產品上定制。

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼690VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
