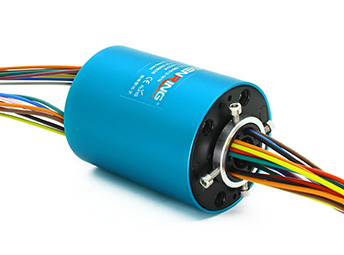

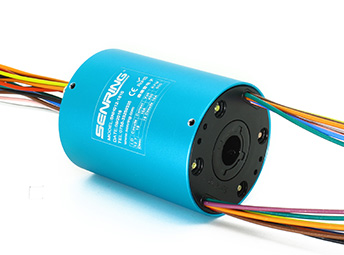

產品特點

采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；

可穩定傳輸0~10A電流/信號（可定制）；

通路數從2~48路多種標準規格，可要求定制其它規格；

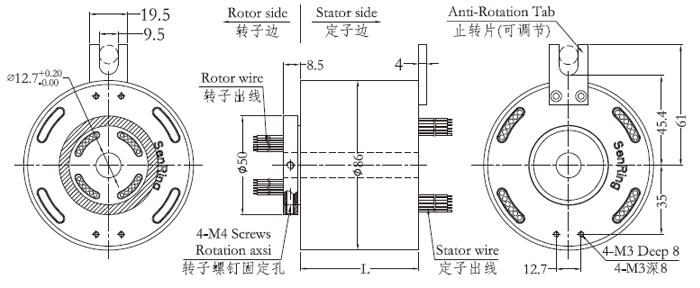

孔徑7mm，外徑29mm；

支持信號、功率混合傳輸；

一體化結構設計，安裝方便。

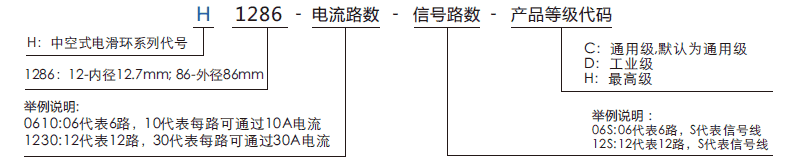

型號	10A	信號或5A	長度L(mm)	型號	10A	信號或5A	長度L(mm)
H1286-02S	0	2	32	H1286-2410-06S	24	6	144
H1286-0210	2	0	32	H1286-3010	30	0	144
H1286-03S	0	3	36	H1286-36S	0	36	168
H1286-0310	3	0	36	H1286-0610-30S	6	30	168
H1286-06	0	6	48	H1286-1210-24S	12	24	168
H1286-0210-04s	2	4	48	H1286-3610	36	0	168
H1286-0410-02S	4	2	48	H1286-42S	0	42	192
H1286-0610	6	0	48	H1286-0610-36S	6	36	192
H1286-12S	0	12	72	H1286-1210-30S	12	30	192
H1286-0210-10S	2	10	72	H1286-4210	42	0	192
H1286-0310-09S	3	9	72	H1286-48S	0	48	216
H1286-0610-06S	6	6	72	H1286-0610-42S	6	42	216
H1286-0810-04S	8	4	72	H1286-1210-36S	12	36	216
H1286-1010-02S	10	2	72	H1286-1810-30S	18	30	216
H1286-1210	12	0	72	H1286-P2410-24S	24	24	216
H1286-18S	0	18	96	H1286-4810	48	0	216
H1286-0210-16S	2	16	96	H1286-60S	0	60	264
H1286-0410-14S	4	14	96	H1286-0610-54S	6	54	264
H1286-0610-12S	6	12	96	H1286-0910-51S	9	51	264
H1286-0810-10S	8	10	96	H1286-1210-48S	12	48	264
H1286-1010-08S	10	8	96	H1286-2410-36S	24	36	264
H1286-1210-06S	12	6	96	H1286-72S	0	72	312
H1286-1410-04S	14	4	96	H1286-1210-60S	12	60	312
H1286-1610-02S	16	2	96	H1286-2410-48S	24	48	312
H1286-24S	0	24	120	H1286-3610-36S	36	36	312
H1286-0410-20S	4	20	120	H1286-84S	0	84	360
H1286-0610-18S	6	18	120	H1286-1210-72S	12	72	360
H1286-1210-12S	12	12	120	H1286-2410-60S	24	60	360
H1286-1810-06S	18	6	120	H1286-3610-48S	36	48	360
H1286-2410	24	0	120	H1286-96S	0	96	408
H1286-30S	0	30	144	H1286-1210-84S	12	84	408
H1286-0610-24S	6	24	144	H1286-2410-72S	24	72	408
H1286-1210-18S	12	18	144	H1286-3610-60S	36	60	408
H1286-1810-12S	18	12	144	H1286-4210-54S	42	54	408

*注：N個10A電流環并起來可做1路N*10A電流使用，比如：2環10A并起來可做1路20A使用；

10A和信號（5A）可任意組合使用，詳情請咨詢客服，可在標準產品上定制。

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼690VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
