產品特點

采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；

可穩定傳輸0~10A電流/信號；

通路數從2~48路多種標準規格；

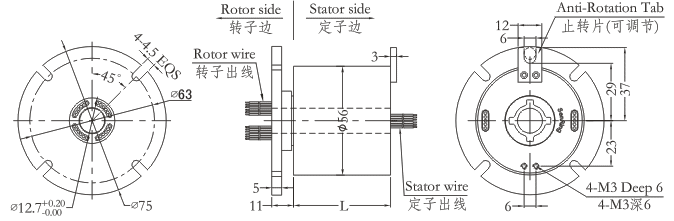

孔徑12.7mm，外徑56mm；

轉子端法蘭安裝；

一體化結構設計，安裝方便。

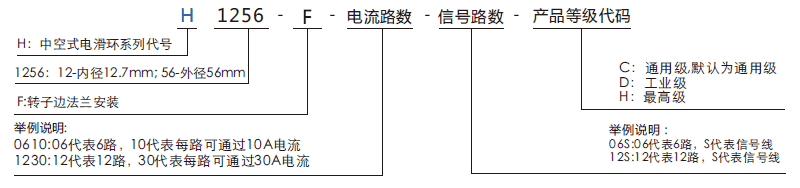

型號	線路數		長度L（mm）	型號	線路數		長度L（mm）
	10A	信號或0-5A			10A	信號或0-5A
H1256F-02S	0	2	27	H1256F-1010-08S	10	8	71.5
H1256F-0210	2	0	27	H1256F-1210-06S	12	6	71.5
H1256F-03S	0	3	30	H1256F-1410-04S	14	4	71.5
H1256F-0310	3	0	30	H1256F-1610-02S	16	2	71.5
H1256F-06S	0	6	38	H1256F-24S	0	24	88.5
H1256F-0210-04S	2	4	38	H1256F-0410-20S	4	20	88.5
H1256F-0410-02S	4	2	38	H1256F-0610-18S	6	18	88.5
H1256F-0610	6	0	38	H1256F-1210-12S	12	12	88.5
H1256F-12S	0	12	55	H1256F-1810-06S	18	6	88.5
H1256F-0210-10S	2	10	55	H1256F-2410	24	0	88.5
H1256F-0310-09S	3	9	55	H1256F-30S	0	30	104
H1256F-0610-06S	6	6	55	H1256F-0210-28S	2	28	104
H1256F-0810-04S	8	4	55	H1256F-0410-24S	4	26	104
H1256F-1010-02S	10	2	55	H1256F-0610-24S	6	24	104
H1256F-1210	12	0	55	H1256F-36S	0	36	122
H1256F-18S	0	18	71.5	H1256F-0410-32S	4	32	122
H1256F-0210-16S	2	16	71.5	H1256F-0610-30S	6	30	122
H1256F-0410-14S	4	14	71.5	H1256F-42S	0	42	140
H1256F-0610-12S	6	12	71.5	H1256F-0410-38S	4	38	140
H1256F-0810-10S	8	10	71.5	H1256F-48S	0	48	156

*注：N個2A電流環并起來可做1路N*10A電流使用，比如：2環2A并起來可做1路4A使用；

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
