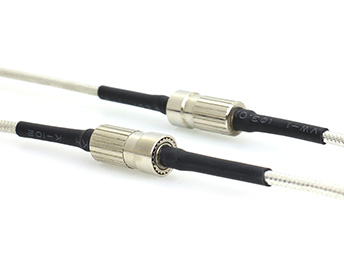

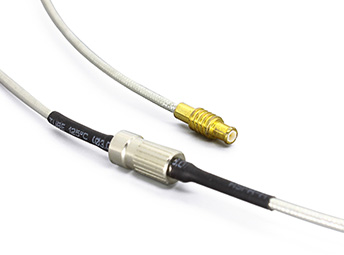

HF0103-07系列射頻旋轉關節
單通道，頻率范圍DC~3GHz，主體外徑7mm
森瑞普HF0103-07系列射頻旋轉關節是一款單通道射頻旋轉關節，頻率范圍為DC到3GHz，接頭類型采用電纜RJ405,最大轉速為100RPM。HF0103-07是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品，不支持電流/信號混合傳輸，如需 要組合傳輸電流/信號，可選擇其它型號。
- 產品特點
- 接口類型： 同軸電纜RG405，可以配SMA，MCX，MMCX等接頭；
- 360度旋轉并穩定傳輸1路高速率高頻（同軸射頻）信號；
- 傳輸頻率最高為3GHz；
- 優越的插入損耗與電壓駐波比；
- 適用用于衛星天線、車載、雷達、微波天線測試臺等領域；

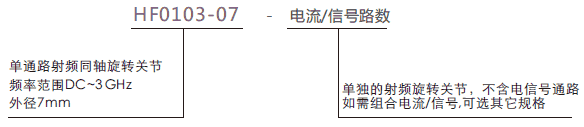

訂購型號說明

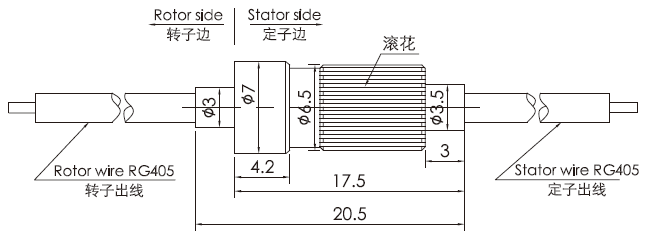

外形圖紙
hf0103-07系列滑環技術規格參數
| 工作頻率范圍 | DC to 3 Ghz |
| 駐波比(最大值) | 1.7@DC to 3 GHz |
| 駐波比360度變化 (最大值) |
0.05 |
| 峰值功率(最大值) | 500W |
| 轉動速度(最大值) | 50RPM |
| 啟動力矩(最大值) | 0.5牛·厘米 |
| 接口軸向荷載 (最大值) |
±0.1牛 |
| 絕緣材料 | 聚四氟乙烯 |
| 溫度(環境范圍) | -55 to +85℃ (操作環境) -55 to +85℃ (儲存環境) |
| 濕度(環境范圍) | 95% (操作環境) 85% (儲藏環境) |
| 接口類型 | 同軸電纜RG405(可以配SMA，MCX，MMCX等接頭) |
| 類型 | I型直通 |
| 相位360度變化(最大值) | 1° |
| 插入損耗(最大值) | 0.25 dB @ DC to 1.5 GHz / 0.30 dB @10 to 3 GHz |
| 插損360度變化 (最大值) |
0.05 dB |
| 平均功率(最大值) | 200 W @1.5 GHz 150 W @3GHz |
| 使用壽命(參考值) | 100萬轉 |
| 轉動力矩(最大值) | 0.5 牛·厘米 |
| 接口徑向荷載 (最大值) |
±0.1牛 |
| 防護等級 | IP 40 acc. EN 60529 |
