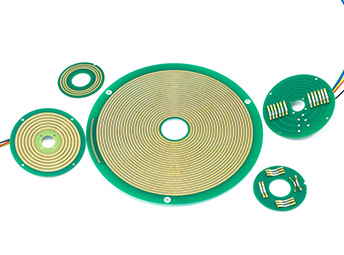

PCB板滑環(厚度可達6mm)

P025系列PCB板滑環

內徑25.4mm,厚度6mm

P025系列PCB板滑環,內徑為25.4mm,厚度6mm(最薄可達5mm)。P025系列創新性使用PCB基材,采用超硬鍍金處理,超厚銅箔工藝,支持電流與信號混合傳輸。具有高穩定性、低扭矩、低損耗免維護、低電氣噪音、超長壽命等特點。

安裝方式 產品手冊 3D模型 技術支持

在線咨詢
產品特點
內徑25.4mm,厚度6mm;
支持0~12路電流/信號;
采用纖維彈片電刷技術,在極低的摩擦力下保證接觸可靠;
極低接觸電阻,無摩擦碎片;
可以用于精密信號和電源的混可傳輸;
彈片觸點采用貴金屬,具有高穩定性,高可靠性。
訂購型號說明
p025P025系列PCB板滑環系列滑環特點
外形圖紙
p025P025系列PCB板滑環 系列滑環外形圖紙
標準型號列表
型號 10A 信號或5A 總環數
P025-0310 3 0 3
P025-0210-04S 2 4 6
P025-06S 0 6 6
P025-1210 12 0 12
P025-0410-08S 4 8 12
P025-0810-04S 8 4 12
P025-03S 0 3 3
P025-0410-02S 4 2 6
P025-0610 6 0 6
P025-0210-10S 2 10 12
P025-0610-06S 6 6 12
P025-12S 0 1 12

*注:N個10A 電流環并起來可作為1路N*10A電流環使用;比如: 2環10A 并起來做作為 1環20A 使用。如需定制內徑、外徑、厚度、電流路數、信號類型等,請聯系森瑞普技術人員。

p025系列滑環技術規格參數
機械技術指標
參數 數值
工作壽命(參考值) 參考產品選型等級
額定轉速 參考產品選型等級
溫度(環境范圍) -30℃∼80℃
濕度(環境范圍) 0∼85% RH
接觸材料 參考產品選型等級
殼體材料 鋁合金
轉動扭矩 0.1N.m(+0.03N.m/6路)
防護等級 IP51
電氣技術指標
參數 數值
功率 信號
額定電壓 0∼440VAC/VDC 0∼440VAC/VDC
絕緣電阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
導線規格 AWG#17鍍銀鐵氟龍 AWG#22鍍銀鐵氟龍
導線長度 標準長度300mm
(可根據要求調整)
絕緣強度 500VAC@50Hz,60s
動態電阻變化值 < 0.01Ω
p025產品等級
產品等級代號 最高轉速 工作壽命 接觸材料
C(通用級) 100RPM 500萬轉 貴金屬
D(工業級) 300RPM 2000萬轉 鍍金-鍍金
提示:參數僅供參考,視實際工況、安裝方式和工作環境等有關。
