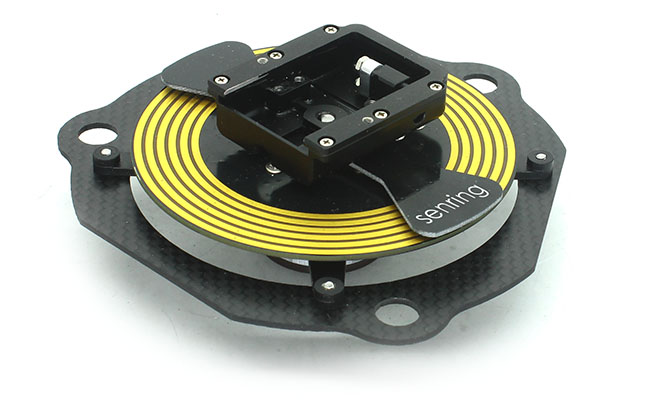

P系列PCB板滑環

森瑞普P系列PCB板滑環是專門為高度空間有限，需要擴展橫向空間的設備研制的一款極薄導電滑環系列,厚度6mm，最薄可達5mm。與森瑞普常規滑環相比，其典型特征就是厚度非常小，外徑大。觸點采用貴金屬，具有高穩定性、低扭矩、低損耗免維護、低電氣噪音、超長壽命等特點，廣泛應用于各種安裝空間狹小的場合！

特點: 厚度6mm，最薄可達5mm；; 采用纖維彈片電刷技術，在極低的摩擦力下保證接觸可靠；; 極低接觸電阻，無摩擦碎片；; 可以用于精密信號和電源的混可傳輸；; 彈片觸點采用貴金屬，具有高穩定性，高可靠性。

型號列表

型號	PDF	內徑	厚度	環道數(路數)
P012		12.7	6	1∼12
P025		25.4	6	1∼12
P038		38.1	6	1∼12
P050		50	6	1∼12

*如果沒有找到適合您的產品型號，需要定制滑環或者索求方案，請聯系森瑞普技術人員。

訂購型號說明

內徑

電流路數

信號路數

產品等級代碼

P：盤式滑環

舉例說明
12:內徑12.7mm
25: 內徑25.4mm
38:內徑38.1mm
50: 內徑50mm

舉例說明
0610：6路每路10A
1205：12路每路5A

舉例說明
06S:06代表6路線
S代表信號線
12S:12代表12路線
S代表信號線

舉例說明
C：通用級（默認）
D：工業級

舉例說明

P012-0310：P012表示內徑12.7mm系列PCB板導電滑環，0310表示3路（每路10A）電流；

P025-1210-D：P025表示內徑25.4mm系列PCB板導電滑環，，1210表示12路（每路10A）電流，D表示等級為工業級；

P038-0810-04S：P038表示內徑38.1mm系列PCB板滑環，0810表示8路（每路10A）電流，04S表示4路信號；

各環路導線色碼表

環碼	色碼	環碼	色碼
1	黑	13	白黑
2	褐	14	白褐
3	紅	15	白紅
4	橙	16	白橙
5	黃	17	白黃
6	綠	18	白綠
7	藍	19	白藍
8	紫	20	白紫
9	灰	21	白灰
10	白	22	黑紅
11	粉紅	23	黑褐
12	淺藍	24	透明
