K212系列超薄PCB板滑環
厚度20mm
森瑞普K212系列盤式滑環是一種厚度非常薄的滑環，孔徑12.7mm，厚度20mm，外徑可選76mm~252mm多種規格。K212系列盤式滑環多用于安裝空間非常有限、對滑環厚度（高度）有嚴格限制，可以擴展橫向空間的設備中。 盤式滑環采用特殊的真空灌注工藝，電刷采用貴金屬材料，具有高穩定性，從而保證優良的電氣傳輸性能和旋轉性能。與同類產品相比，森瑞普盤式滑環具有低扭矩、低磨損、低電氣噪音、超長壽命等主要特點，標準型號支持0~24路信號，或0~24路10A電流或0~12路20A電流。如果標準型號無法滿足您的需求
- 產品特點
- 滑環厚度（高度）：20mm；
- 孔徑：12.7mm，外徑：76mm~252mm；
- 采用特殊的真空灌注工藝，電刷采用貴金屬材料，具有高穩定性；
- 可混合傳輸高頻信號、控制信號、視頻信號等多種信號；
- 優良的電氣傳輸性能和旋轉性能；
- 低扭矩，低磨損，低電氣噪音、超長壽命；

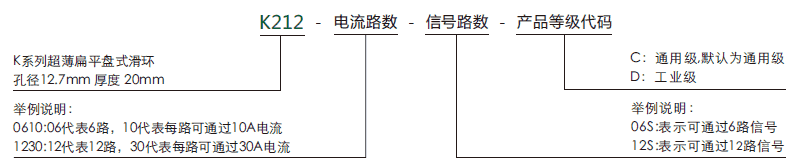

訂購型號說明
外形圖紙
標準型號列表
| 型號 | 信號或5A | 10A | 20A | 外徑 |
| K212-02S | 2 | 0 | 0 | 76 |
| K212-0210 | 0 | 2 | 0 | 76 |
| K212-0210-02S | 2 | 2 | 0 | 92 |
| K212-0410 | 0 | 4 | 0 | 92 |
| K212-06S | 6 | 0 | 0 | 108 |
| K212-0610 | 0 | 6 | 0 | 108 |
| K212-0620 | 0 | 0 | 6 | 108 |
| K212-0210-04S | 4 | 2 | 0 | 108 |
| K212-12S | 12 | 0 | 0 | 156 |
| K212-1210 | 0 | 12 | 0 | 156 |
| K212-1220 | 0 | 0 | 12 | 156 |
| K212-0610-06S | 6 | 6 | 0 | 156 |
| K212-0620-06S | 6 | 0 | 6 | 156 |
| K212-18S | 18 | 0 | 0 | 204 |
| K212-1810 | 0 | 18 | 0 | 204 |
| K212-0610-12S | 12 | 6 | 0 | 204 |
| K212-1210-06S | 6 | 12 | 0 | 204 |
| K212-0810-10S | 10 | 8 | 0 | 204 |
| K212-24S | 24 | 0 | 0 | 252 |
| K212-2410 | 0 | 24 | 0 | 252 |
| K212-0610-18S | 18 | 6 | 0 | 252 |
| K212-1210-12S | 12 | 12 | 0 | 252 |
*注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1環20A 使用。如需定制內徑、外徑、厚度、電流路數、信號類型等，請聯系森瑞普技術人員。
k212系列滑環技術規格參數
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命(參考值) | 參考產品選型等級 |
| 額定轉速 | 參考產品選型等級 |
| 溫度(環境范圍) | -30℃∼80℃ |
| 濕度(環境范圍) | 0∼85% RH |
| 接觸材料 | 參考產品選型等級 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.1N.m(+0.03N.m/6路) |
| 防護等級 | IP51 |
| 電氣技術指標 | ||
| 參數 | 數值 | |
| 功率 | 信號 | |
| 額定電壓 | 0∼440VAC/VDC | 0∼240VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線規格 | AWG#17鍍銀鐵氟龍 | AWG#22鍍銀鐵氟龍 |
| 導線長度 | 標準長度300mm (可根據要求調整） |
|
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
k212產品等級
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| C(通用級) | 60RPM | 300萬轉 | 貴金屬 |
| D(工業級) | 200RPM | 1000萬轉 | 鍍金-鍍金 |
