如何設計導電滑環，以及如何選型
屬于電接觸應用的導電環，通常有兩種大的分類，一種屬于旋轉電接觸，即導電滑環，電氣旋轉關節；另外一種屬于直線滑動的電接觸，最廣泛的應用即是電機機車的引電弓，目前在動車及高鐵上有著極為廣泛的應用。導電滑環是一種摩擦電接觸，所以在在導電滑環的設計和制造上面，需要考慮到很多因素。
與傳統的碳刷和十個回路，水銀滑環相比，電滑環在復雜系統中有著極為重要的應用和明顯的優點，導電滑環又稱電刷，匯流環或者集電環，在實際應用中，一個非常重要的問題是滑環的工作壽命，影響滑環工作壽命有如下幾個因素：導電滑環的結構，不同的結構壽命相差數十或者數百倍，導電滑環的材質，滑環的裝配工藝，導電滑環的工作轉速，導電滑環在設計和選型時，必須考慮到溫度因素:滑環周?chē)沫h(huán)境問題?；h(huán)本身的轉速及軸承溫升；滑環電接觸的焦耳熱；由于溫度升高會影響滑環工作的可靠性，因此，在設計和選型時，一定要考慮到溫度的影響。
導電滑環的材料選擇的要點，導電滑環又稱滑環，匯流環或者中央回轉接頭，在實際應用中，需要注意材料選型的幾個要點： 1.滑環安裝的實際工況 2.有無振動或者加速度的估計值 3.導電滑環的絕緣特性 4.滑環的工作速度及耐磨性等問題。
目前，一些滑環廠家僅給客戶提供一個外觀相似的產品給用戶，而忽視了滑環的選型,設計,制造,安裝,維護等重要環節，用戶的體驗不好。包括一些進口的產品也有類似問題。 因此，必須為用戶提供一個完整的解決方案而不僅限于賣一個產品。
貴金屬絲多觸點導電滑環源于美國的專利。與碳刷相比，貴金屬滑環有以下幾個特點： 1.接觸可靠。貴金屬多刷絲(過孔系列)為典型的多觸點接觸，與碳刷相比，觸點為幾何倍數關系。 2.耐磨性好。 3.磨屑更少，磨屑在應用實踐中極容易引起導電環之間的短路，在典型的電廠發電生產中，一個重要的日常維護就是必須定期清理碳粉，否則會造成滑環短路起火。
導電滑環殼體材料的選擇 導電滑環殼體材料的選擇有以下幾個原則: 1.必須滿足現場工作環境的需要，比如機架內部門，室內，防塵的，大部分工程塑膠就能滿足要求。 如果尺寸偏大，就需要用到鋁合金，銅，碳鋼或者不銹鋼 2.必須考慮到工作轉速及材料強度 如果工作轉速高，會產生較大的震動及離心力，必須有足夠強度的材料來做殼體。 3 必須考慮到可制造性。
只有考慮到以上的問題，生產出來的滑環才能滿足各種不同領域的需求功能。

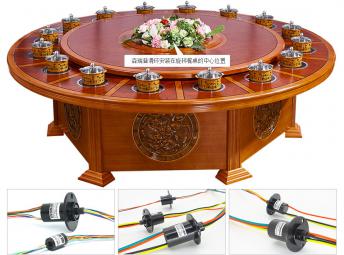

- 旋轉餐桌用電磁爐怎樣選用導電滑環
-
