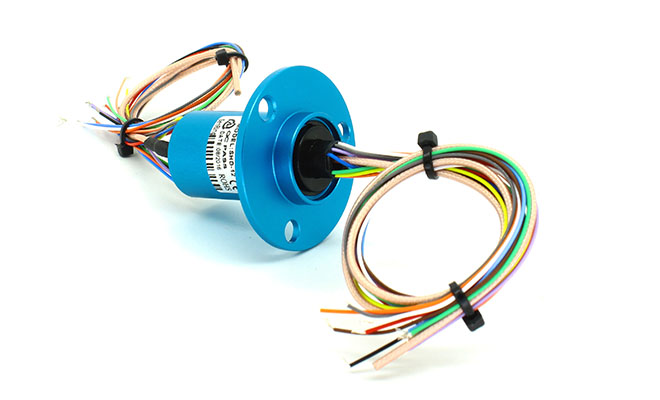

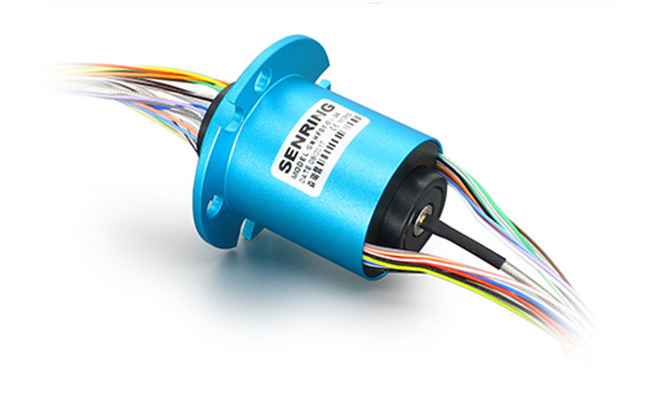

O系列HD-SDI(1080P)高清滑環

森瑞普O系列HD-SDI高清滑環，采用美國進口組件和高頻信號處理技術，可用于傳輸1080P高清信號(向下兼容)，支持DC~3GHz高速率數據, 可混合傳輸1~48路功率電流/信號。與市面同類產品相比，具有穩定傳輸高清視頻信號無延遲、不丟幀、無衰減等優點。

特點: 支持DC~3GHz，可以穩定傳輸1080P高清視頻信號；; 實心無孔，法蘭安裝;; 可混合傳輸1~48路功率電流或信號；; 采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長壽命；; 典型應用：安防監控（高清攝像機）、微波天線、wifi天線等。

型號列表

型號	PDF	HD-SDI高清通道數	信號路數(0~2A)	功率路數（10A）	通訊速率	外徑	長度
O022-08		1通道	8	0	DC-3GHz	22	25.5
O022-12		1通道	12	0	DC-3GHz	22	25.5
O032-24		1通道	24	0	DC-3GHz	32.8	46.7
O056		1通道	2~48	2~24	DC-3GHz	56	26.8~155.6

*如果沒有找到適合您的產品型號，需要定制滑環或者索求方案，請聯系森瑞普技術人員。

訂購型號說明

外徑尺寸

功率路數

信號路數

O：HD-SDI（1080P）高清滑環

實心無孔，外徑可選22mm~56mm
舉例說明：
022：外徑22mm 032：外徑32.8mm 056：外徑56mm

舉例說明：
0610:06表示6路,10表示10A電流； 1220:12表示12路，20表示20A電流

舉例說明：
06S:表示可通過6路信號，S代表信號線
12S:表示可通過12路信號，S代表信號線

各環路導線色碼表

環碼	色碼	環碼	色碼
1	黑	13	白黑
2	褐	14	白褐
3	紅	15	白紅
4	橙	16	白橙
5	黃	17	白黃
6	綠	18	白綠
7	藍	19	白藍
8	紫	20	白紫
9	灰	21	白灰
10	白	22	黑紅
11	粉紅	23	黑褐
12	淺藍	24	透明
