金飚王TSSD3000L帶視頻探魚器漁輪電刷滑環安裝圖解
漁輪也叫魚輪，最基礎的功能就是裝線、放線和收線，好一些的漁輪會增加功能，比如通過加裝森瑞普電刷滑環，提供可視視頻探魚器功能。本文以金飚王TSSD3000L鼓式輪漁輪為類，通過安裝圖解的形式來講如何安裝森瑞普微型電刷滑環來實現視頻探魚器的功能。TSSD屬于海釣輪，也叫船釣輪，有2000、3000、4000等多種型號，不同的型號尺寸不一樣，但的方式基本上是一樣的。
漁輪結構說明
如下圖所示，TSSD主要有集線巢、逆止開關、報警器、排線器、輪角座、搖炳等，但卻沒有提供滑環安裝的位置。圖中位置1處于漁輪集線巢的外部中央位置，由于漁輪默認是沒有顯示屏的，如果要改裝增加顯示屏，就可以通過這個部位安裝森瑞普電刷滑環來實現增加視頻探魚器功能，并通過彩屏顯示屏來實現可視功能。

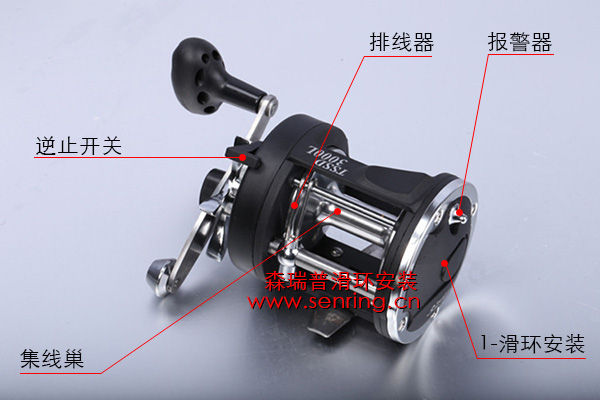

金飚王TSSD3000L鼓式輪漁輪結構圖
漁輪滑環如何安裝
如下圖所示，在漁輪集線巢的端蓋子上鉆個孔，在這個部位安裝滑環，并把線穿過去。大家都知道，森瑞普電刷滑環分旋轉端和靜止端，靜止端可以通過法蘭與漁輪外殼固定，旋轉端可以隨著集線巢一起旋轉。

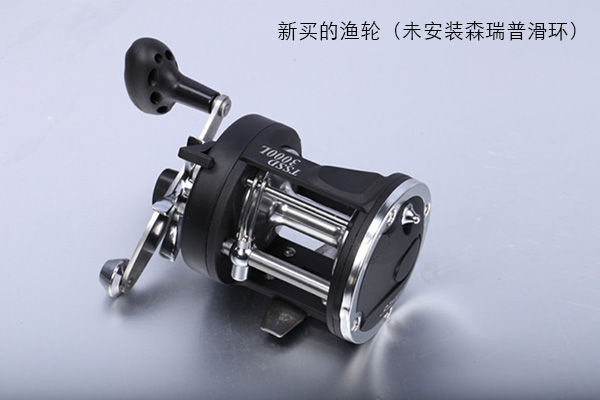

金飚王TSSD3000L鼓式輪漁輪

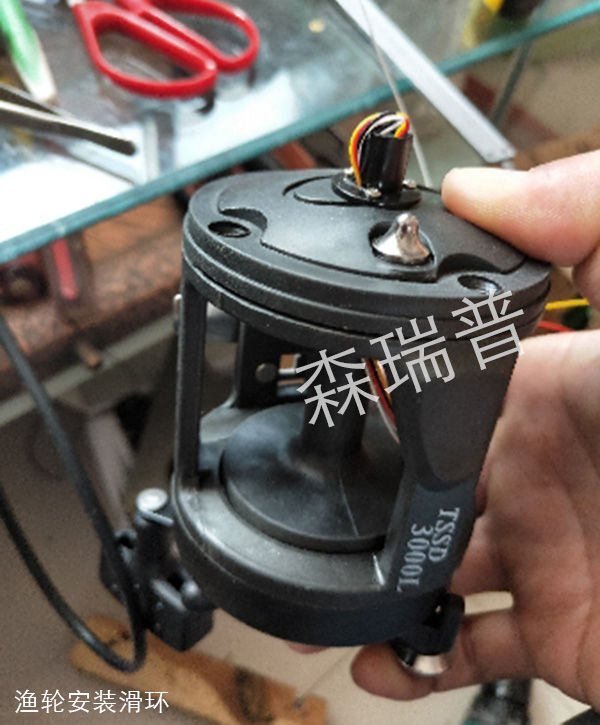

TSSD3000L鼓式輪漁輪安裝滑環后的圖片

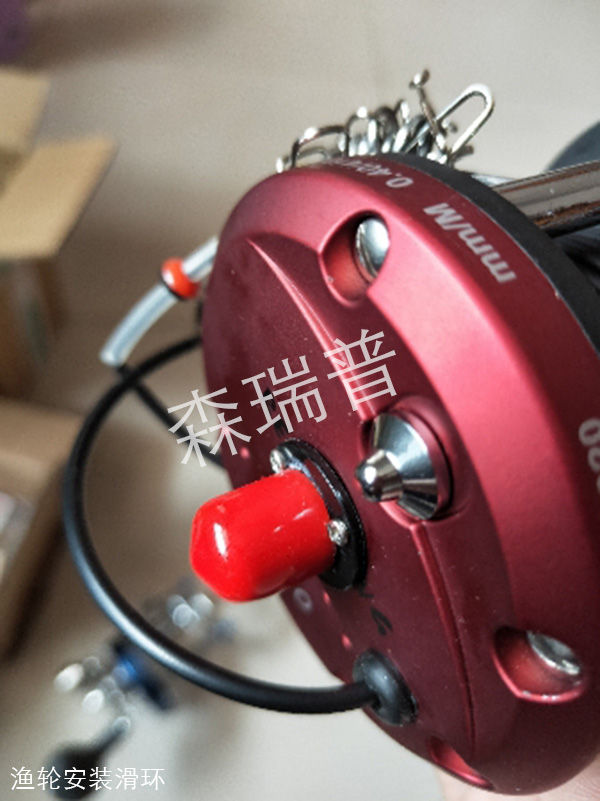

給漁輪滑環加個保護套，也更加美觀了

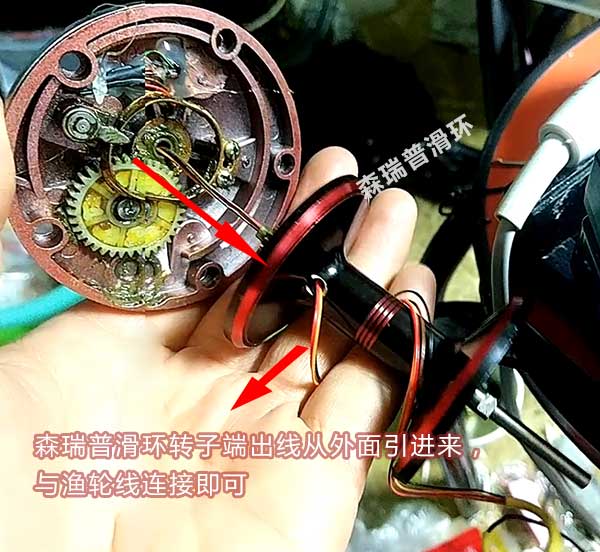

漁輪內部接線圖解

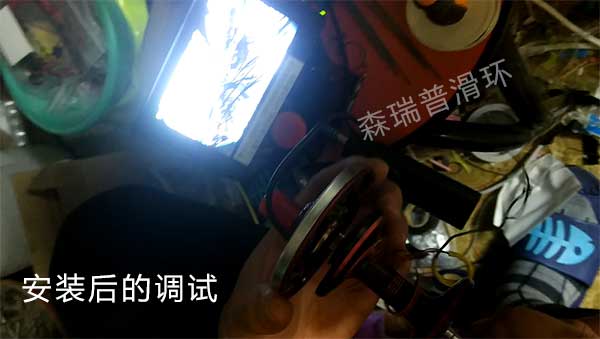

可視漁輪安裝森瑞普滑環后調試畫面
漁輪如何選擇合適的滑環
上圖中這個漁輪是安裝了森瑞普外徑8mm法蘭規格的，其實釣魚愛好者們可以根據自己的漁輪的品牌、型號選擇其它規格的森瑞普滑環。如果要將滑環塞進集線巢的空心軸，可以選擇M006-04或者M079mm-04不帶法蘭規格。如果塞不下，可以選擇帶法蘭的，尺寸可以適當放大，比如M125-04、M220-04等。

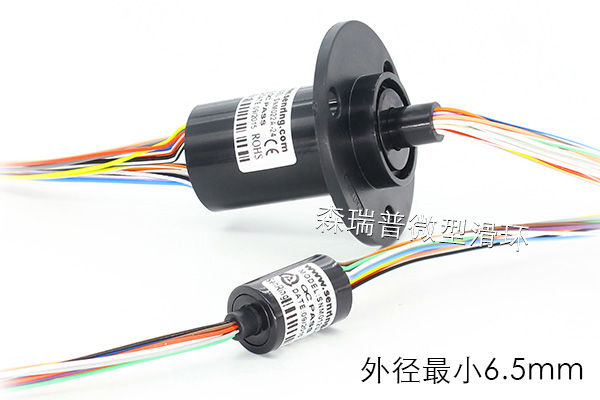

森瑞普微型滑環，多種規格，外徑最小6.5mm
森瑞普微型滑環列表
| 型號 | 外徑 | 線路數 | 每路允許最大電流 | |
| M065 | 6.5 | 4,6,8,12 | 1A |  |
| M079 | 7.9 | 4,6,8,12 | 1A | |
| M125 | 12.5 | 2,3,4,6,12,18 | 1.5A,5A | |
| M155 | 15.5 | 24 | 1.5A | |
| M220 | 22 | 2,3,4,6,8,12,18,24,36 | 2A,5A,10A,30A | |
| M250 | 25 | 56 | 2A | |
| M300 | 30 | 2,3,4,6 | 30A,50A | |
